تدوينة على السريع بس أن شاء الله قيمة بسبب أنشغالي بأمتحان التخرج ولأنني لاأريد أن أقطع عني وعنكم معرفة شيء جديد في عالم الشبكات وأريد اليوم أن أطرح الفرق بين الـConsole Port و الـ Auxiliary Port متى نستخدم كل واحد فيهم وماهو الفرق الجوهري بينهم
فكما هو معروف أن أغلب الاجهزة المستخدمة في الشبكة سويتش كانت أو روتر تحوي مخرجان واحد للـ Console وواحد للـAuxiliary وكلا المنفذان يستخدمان من أجل أعداد والتحكم في الروتر لكن السؤال الآن متى أستخدم كل واحد منهم ؟لنتخيل أنك كنت بعيد عن مكان وجود الجهاز وحدثت مشكلة في الروتر ويتطلب منك الدخول إلى الروتر وأصلاح الخلل وطبعا الدخول لايتم إلا من خلال الـConsole أو Auxiliary وطبعا عن طريق الكونسول بورت صعب لانه يتطلب أن تكون بجانب الجهاز لذا تم إيجاد الـAuxiliary Port الذي يتيح لك التحكم بالروتر من بعيد عن طريق ربط المنفذ بمودم والذي بدوره يتصل مع الأنترنت ويسمح لك بالولوج إلى الجهاز وأجراء التعديلات المناسبة وهو الفرق الأول بين الأثنان وهو أمكانية التحكم بالجهاز عن بعد وقد يسأل البعض لماذا لا أتحكم بالجهاز عن طريق التلنت وطبعا الجواب غير ممكن لان الشبكة عبارة عن شبكة داخلية لشركة ما وليست مرتبطة مع الأنترنت وهي لاتملك أيبيات حقيقية
الفرق الثاني وهو أن الـAuxiliary port يغتمد على خاصية الـFlow Control بينما الكونسول غير مزود بمثل هذه الخاصية وأقول للذين لايعلمون عن هذه الخاصية بأنه تقوم بتقطيع البيانات إلى أجزاء صغيرة ويتم أرسالها وهي طبعا تراقب البافر الموجود في الجهاز المستقبل في حال أمتلأ وطبعا هذه الخاصية تعطيني دقة وأمان في نقل المعلومات من وإلى الجهاز وبمعنى إخر التأكد من وصول المعلومات بشكل صحيح
والفرق الثالث هو السرعة ففي حال كان المودم يدعم سرعات كبيرة فهذا يعطينى سرعة أكبر من الكونسول بورت والسبب أن سرعة الكونسول بورت تكون محدودة بعكس المودم الذي تزيد سرعته بحسب سرعة الأنترنت

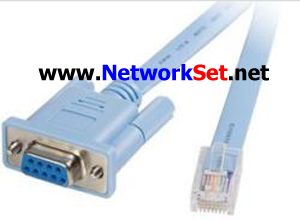

بالنسبة لطريقة التوصيل فسوف أشرحها بالصور التالية ونبدأ مع صورة للكابل المحصص للكونسول وهو عبارة عن RJ-45-to-DB9

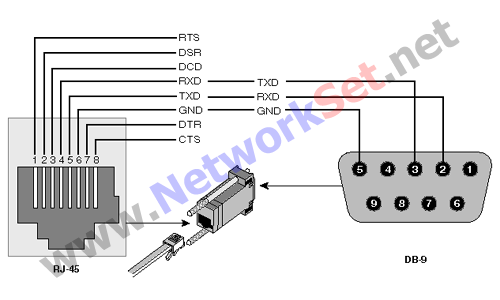

وهذه صورة توضح لكيفية ربط الأسلاك ببعضها البعض

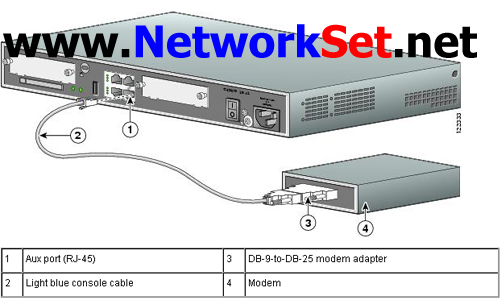

بالنسبة للـAuxiliary Port هذه صورة توضح كيفية ربطه مع مودم خارجي وتبين نوع الكوابل والمحولات المطلوبة وهو بالعادة يتصل مع المودم من خلال DB25 أو من خلال Rollover Cable

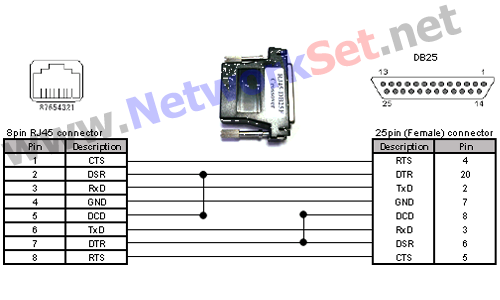

وهذه صورة توضيحية لنوزيع الأسلاك بين RJ-45 و DB25
طريقة أعداد الكبل الأخير ليست الطريقة الوحيدة فهي تعتمد على نوع المنفذ Male أو Female أو إن كان DTE أو DCE
