![ip tracker](http://www.networkset.net/wp-content/uploads/2010/05/ip-tracker.png)
كم هي جميلة البرامج المجانية التى تقدمها شركة SolarWinds فمن خلالي بحثي على موقعهم على البرامج المتوفرة وجدت هذا البرنامج الذي يساعد مدراء الشبكات على معرفة وأدارة الأيبيات الموجودة على الشبكة من خلال توضيح بعض المعلومات الخاصة بكل أيبي مثل أسم الجهاز ونوعه ورقمه ومكانه أيضا بالأضافة إلى بعض الأشياء التى سوف أوضحها
قبل أن أبدا سوف أدعكم مع هذا الفيديو من الشركة المبرمجة لهذا البرنامج وفيه يوضح كيفية أعداد البرنامج وبعضا من خواصه
بعد مشاهدتنا للبرنامج سوف أشرح كيفية الأستفادة من كل خواصه بحيث تقوم الأجهزة الموجودة على الشبكة بأعطاء المعلومات اللازمة للبرنامج وطبعا تتم العملية من خلال بروتوكول الـ SNMP الذي قمت بشرحه من قبل على الرابط التالي كل ماتريد أن تعرفه حول بروتوكول SNMP ولكي نفهم كيفية أعداد الأجهزة قمت بعمل لاب صغير يحوي 3 روترات وسويتش وهي موضحة في الصورة التالية
![ip tracker-2](http://www.networkset.net/wp-content/uploads/2010/05/ip-tracker-2.png)
أول شيء قمت بالتوجه إلى كل الأجهزة وقمت بأعطائها أيبي من نفس السب نيت وهنا أستخدمت السب نيت 192.168.10.0 وبعدها قمت بعمل الأعدادات الخاصة بي الـ SNMP وفقا مايلي
على الروتر رقم واحد
Cisco's IOS
Cisco3640-1#conf t
Cisco3640-1(config)#snmp-server location 1-floor Engineering Dept
Cisco3640-1(config)#snmp-server community ayman Cisco3640-1
Cisco3640-1(config)#snmp-server location 1-floor Engineering Dept
Cisco3640-1(config)#snmp-server community ayman Cisco3640-1
وطبعا الأوامر مفهومة من خلال النظر في أول أمر قمت بأدخال مكان الجهاز وقد فرضت بأنه موجود على الطابق الأول وفي مكتب المهندسين والأمر الثاني لتفعيل البروتوكول مع أضافة كلمة ayman وهي بمثابة كلمة سر وفي الآخر كتبت أسم الجهاز
على الروتر الثاني نفس الشيء مع تغيير المكان والأسم وكلمة السر
Cisco's IOS
Lab-networkset#conf t
Lab-networkset(config)#snmp-server location 3-floor IT Depa
Lab-networkset(config)#snmp-server community cisco Lab-networkset
Lab-networkset(config)#snmp-server location 3-floor IT Depa
Lab-networkset(config)#snmp-server community cisco Lab-networkset
على الروتر الثالث
Cisco's IOS
Cisco3640-2#conf t
Cisco3640-2(config)#snmp-server location 1-floor HR Dept
Cisco3640-2(config)#snmp-server community networkset Cisco3640-2
Cisco3640-2(config)#snmp-server location 1-floor HR Dept
Cisco3640-2(config)#snmp-server community networkset Cisco3640-2
وبهذه الأعدادت نكون قد أنتهينا من تجهيز الأجهزة ولنتوجه الآن إلى البرنامج وطبعا الجهاز الموجود عليه البرنامج موصول مع السويتش الذي يتصل مع كل الأجهزة وأول أمر نقوم به نضغط على New Subnet كما شاهدنا بالفيديو ونحدد عنوان الشبكة والماسك ونبدأ عملية البحث بعد الأنتهاء سوف نجد أن الأيبيات التى قمنا بأعدادها على الأجهزة قد وضحت وكتب بجانبها أنها مستخدمة لكن المشكلة الآن أن البرنامج لم يقم بأعطاء أي معلومات عن الاجهزة والسبب بسيط لاننا لم نقم بتفعيل بروتوكول الـ SNMP على البرنامج ولم نقم بتحديد كلمات السر التى قمنا بكتابتها على كل جهاز من الاجهزة ولتفعيل هذا الأمر نتوجه إلى File وبعدها نضغط على Creditinals&Settings ونقوم بتفعيل البروتوكول ونقوم بأضافة كلمات السر وهي موضحة بالصورة التالية
وبعدها نقوم بعمل بحث مرة آخرى وسوف تكون النتيجة بهذه الصورة
![ip tracker-1](http://www.networkset.net/wp-content/uploads/2010/05/ip-tracker-1.png)

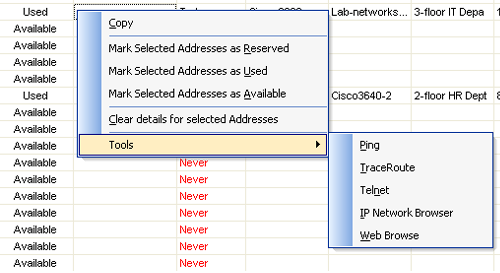

بجانب كل أيبي هناك توضيح حول مكان وأسم ونوع الجهاز ويمكننا أيضا أن نضيف بعض التعليقات في القسم الآخير كما شاهدنا بالفيديو والشيء الآخير الذي أريد أن أخبرك عنه هو عند ضغطك بالزر اليمين على أحد الأيبيات سوف تحصل على بعض الأدوات التى تمكنك من القيام ببعض الأمور وهي موضحة بالصورة
![ip tracker-4](http://www.networkset.net/wp-content/uploads/2010/05/ip-tracker-4.png)
