بعد شرحي لكيفية عمل Ping و Trace route طلب مني أحد الأصدقاء أن أقوم أيضا بشرح عمل الأمر Netstat وقد جوابته أن هذا الأمر خاص بمايكروسوفت فقط وأنه لايوجد مثل هذا الأمر في سيسكو وقد كنت مخطأ حينها فمثل هذا الأمر موجود وبعدة صيغ وجميعها تعطينى نفس النتائج وهي عرض الأتصالات والبورتات المفتوحة بالأضافة إلى حالة الأتصال
الأمر الأول “show ip socket”
أحد الأوامر المدعومة في أغلب أصدارت سيسكو IOS وابتدأ من 10.0وهو يقوم بعرض currently open IP sockets in use by the device (لم أستطع أن أعبر عنها بغير طريقة فتركتها بلغتها ) ومشكلته أنه لايقوم بعرض الـSocket الخاص بي الـ TCP ومفيد في عرض الـUDP Connections والـ None TCP/UDP مثل الـ OSPF EIGRP

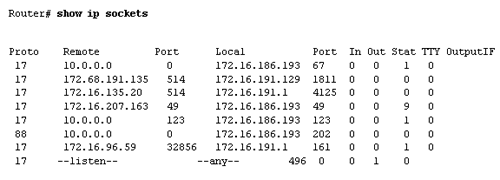

وهذه صورة توضيحية للأمر من موقع سيسكو
وهذا الجدول يوضح معنى كل قسم منه
الشرح |
الحقل |
رقم البروتوكول المستخدم أمثلة 17=UDP 88=EIGRP |
Proto |
أيبي الجهاز المتصل مع هذا الجهاز |
Remote |
بورت الجهاز المتصل منه هذا الجهاز |
Port |
Local IP |
Local |
Local Port |
Port |
Input queue size |
In |
Output queue size |
Out |
Various statistics for a socket |
Stat |
The tty number for the creator of this socket |
TTY |
Output IF string, if one exists |
OutputIF |
وهناك أمر يقوم بعرض نفس النتائج لكن الخاصة بي الـ UDP فقط وهو show udp detail
الأمر الثاني “show tcp”

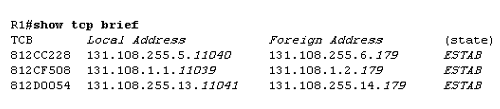

نفس فكرة الأمر السابق اي انه يقوم بعرض الـTCP Connections يستخدم عادة في الـ Troubleshooting الخاص بي الـBGP للتأكد من وجود Session بين الروترات والتى تحدثت عنها في موضوعي السابق حول BGP Protocol صورة توضيحية للأمر
الأمر الثالث “show control-plane host open-ports”

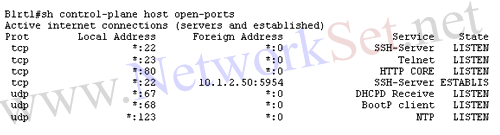

هذا الأمر يعطيك تفصيل أكبر لكلا الأثنين مع تحديد نوع الخدمة المستخدمة وحالة الأتصال وهو يعرض فقط الـTCP/UDP وهذه صورة توضيحية للأمر
كلمة آخيرة لهذه الاوامر أستخدامات وفوائد كبيرة وأحيانا معقدة بعض الشيء بالنسبة لي مثلا وخصوصا آخر أمر لانه بالأساس هي ميزة وهي تحوي خيارات كثيرة وأمور قد تكون أقرب لشركات مخدمي الأنترنت ISP واذا في حال أردت أن تطلع بشكل أوسع على هذه الميزة أدخل على الصفحة التالية https://www.cisco.com/en/US/docs/ios/12_4t/12_4t4/htcpp.html وهدفي كان من الموضوع هو توضيح كيفية معرفة الأيبيات والبورتات المتصلة مع اجهزة سيسكو وحالة الأتصال
