أُثناء دراستي لكورس الـTroubleshooting تعرفت على أحد المميزات التى قامت سيسكو بأضافتها إلى نظام التشغيل 12.0 بعدما كانت من الأشياء المخفية في موجه الأوامر في الأصدار 11.0 وهو الأمر ip route profile يقوم هذا الأمر بمراقبة وتسجيل كل التغييرات التى تحدث على الـRouting table وبالتالي تتيح لمدير الشبكة مراقبة التقلبات التى تحدث على الجدول
مثل توقيت حدوث أنقطاع في الشبكة والكثير من الأشياء التى سوف نتعرف عليها لذا لنقوم أولا بتفعيل هذه الميزة من خلال التوجه إلى configuration mode وكتابة الأمر التالي :
Cisco's IOS
Router(config)# ip route profile
وبعدها نقوم بكتابة الأمر التالي لعرض الأحصائيات الخاصة بهذه الميزة
أول الأشياء التى يجب أن نعرفها بأن ip route profile يقوم بفحص الـrouting table كل خمس ثواني ويقوم بتسجيل التغييرات على شكل خمس تصنيفات كما هي موضحة في المثال السابق تصنيف كل عامود وهي
Change/ interval: عدد التغييرات التى حدثت
Forward-Path Change: تشير هذه الأحصائية إلى المرات التى تم تغيير الـ Forward-Path
Prefix-Add: تشير في حال تم أضافة شيء جديد إلى Routing table
Next-Hop Change: تشير إلى تغيير الـ next-hop
Pathcount change: تشير إلى عدد مرات التى تغيير فيه عدد المسارات على الـ Routing table
Prefix refresh: نفس مبدأ الثانية وهي من أجل التأكد من الـ Prefix
لنعرض الآن بعض الأمثلة ونحاول تحليلها من أجل فهم هذه الخاصية بشكل أكبر
المثال الأول

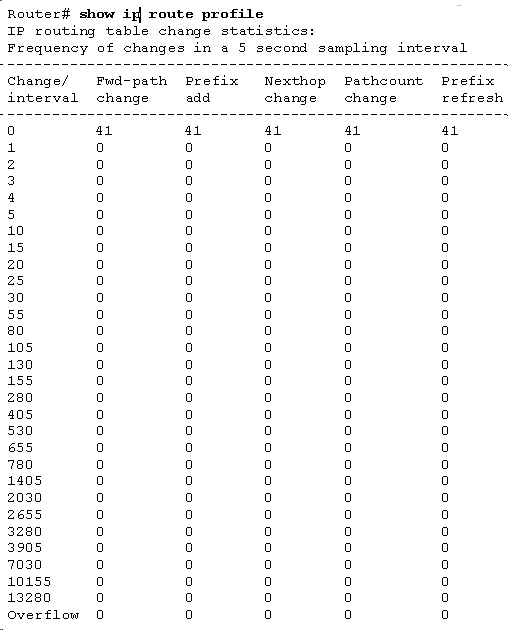

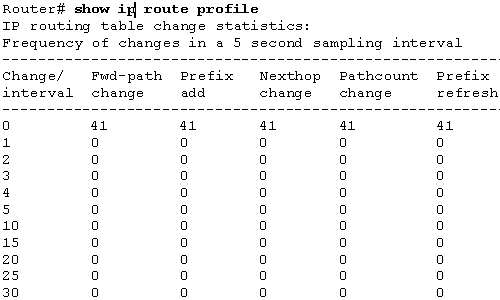

ماذا سوف نفهم من الرقم 41 في الصف 0 لتحليل هذه القيمة يجب علينا أولا أن نقوم بضرب الرقم 41*5 لاننا أشرنا في بداية الموضوع أن هذه الميزة تنظر كل 5 ثواني إلى جدول الـRouting وسوف نستنتج بان المدة هي 3 دثائق ونصف تقريبا وكونها في الصف الأول والذي ينثل صفر كما هو موضح هذا يعطينا الأستنتاج التالي بأن الـRouting table خلال ثلاث دقائق ونصف لم يطرأ عليها أي تغيير والسبب لان هذه القيم جميعها تقع في الصف صفر لذا الأرقام الموجود في أول صف هي طبيعية جدا ولا تشير إلى أي تغيير قد حدث على الشبكة لنرى مثال من نوع آخر
المثال الثاني
من هذا المثال سوف نجد أن هناك تغيرواحد قد طرأ على العامود الثاني والثالث وقد استدلنا من ذلك من العامود الأول الذي يشير إلى الرقم واحد بينما رقم أثنان تدلنا على مقدرا الوقت التى طرأ فيه التغيير وهو 2*5 ويساوي 10 ثواني وهي حالة طبيعية ممكن حدوثها على الشبكة لكن لنشاهد المثال الثالث
المثال الثالث

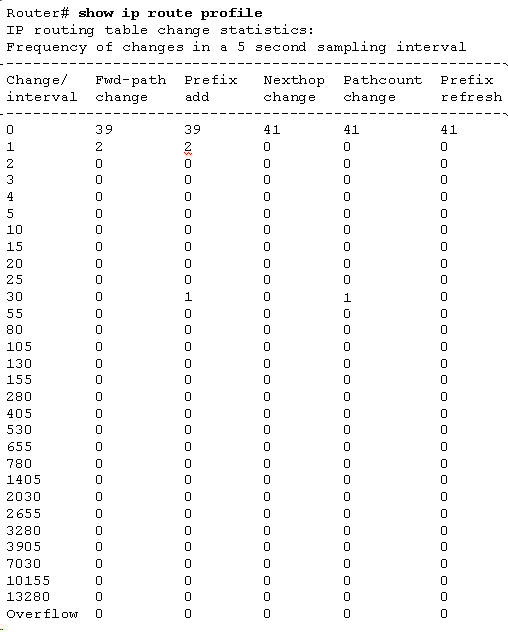

لندقق عند الرقم الثلاثين سوف نلاحظ أن هناك من 30 إلى 54 تغيير قد تما خلال خمس ثواني في كل من العامود الثالث والخامس وهذا الشيء طبعا خطير لان هذا العدد الكبير من التغييرات وفي زمن قدره خمس ثواني يدلنا على حدوث مشكلة في الشبكة ومن أشهر هذه المشاكل هو حدوث Routing loop
